Terminal wagowy PUE CY10 › Terminale wagowe

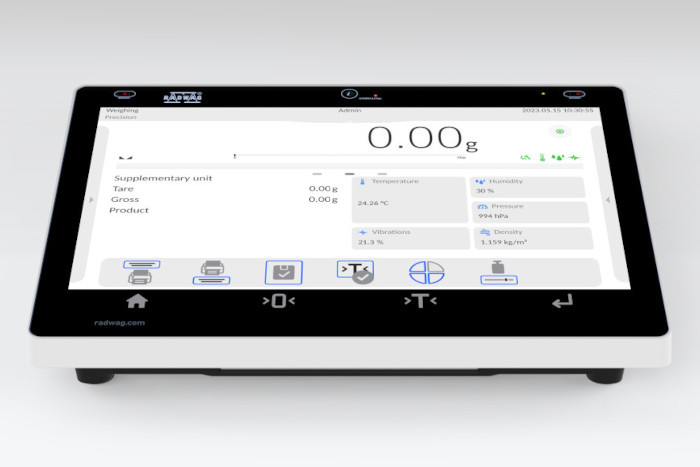

Zdjęcie poglądowe

Terminal wagowy PUE CY10

Kod produktu: WX-008-0217
close
Zmień model:
✓ Terminal wagowy PUE CY10
Zaznacz wszystkie
Chcę zobaczyć
Pobieram
Kupuję u producentaProszę o indywidualną ofertę
Wyszukiwanie zaawansowane
Opis
Terminal PUE CY10 to głowica wag precyzyjnych i wag platformowych jednoczujnikowych serii CY10. Posiada trwałą obudowę o szczelności na poziomie IP 43 i liczne interfejsy komunikacyjne, między innymi Ethernet, hotspot i Wi-Fi® (pełna lista poniżej).

Innowacyjność na miarę ELLIPSIS
Terminal PUE CY10 posiada wszystkie atuty terminala 5Y stosowanego w wagach serii ELLIPSIS, to znaczy:
  • 10-calowy wyświetlacz dotykowy,
  • bezkompromisowy sposób weryfikacji użytkownika,
  • hotspot,
  • RFID,
  • notatki tekstowe i głosowe Live Note,
  • polecenia głosowe wydawane urządzeniu,
  • podręczna historia pomiarów w ramach Handy Library,
  • widżety,
  • alerty świetlne Ambient Light.
Funkcjonalność wagi etykietującej
Terminal PUE CY10 został rozbudowany o cechy właściwe dla wag etykietujących:
  • współpracuje z programem komputerowym Edytor Etykiet R02,
  • jest kompatybilny z drukarkami etykiet ZEBRA,
  • obsługuje etykiety pojedyncze, zbiorcze i zbiorcze ze zbiorczych,
  • umożliwia import/ eksport wzorów etykiet z wykorzystaniem pendrive’a,
  • pozwala na przypisanie etykiet do towaru lub klienta i na wydrukowanie etykiety globalnej.
Oprogramowanie do zadań specjalnych
Oprogramowanie terminala PUE CY10 ma zestaw innowacyjnych funkcji, które  ułatwiają codzienną pracę z wagą:
  • współpraca z nawet 2 platformami wagowymi,
  • aktualizacja danych statystycznych oddzielnie dla każdego towaru lub globalnie,
  • tryb „Tary” rozbudowany o możliwość pracy w trybie "Wydanie produktu końcowego”.

Wi-Fi® jest zarejestrowanym znakiem towarowym będącym własnością Wi-Fi Alliance®.
Dane techniczne
Wyświetlacz

10″ dotykowy



Stopień ochrony?

IP 43



Interfejs

USB-A ×2, USB-C, HDMI, Ethernet, Wi-Fi®, Hotspot



Zasilanie

12—15V DC



Pobór prądu

1A



Max. ilość działek legalizacyjnych?

10000



Minimalne napięcie na 1 działkę legalizacyjną?

0,4µV



Max. napięcie na 1 działkę legalizacyjną?

3,25µV



Minimalna impedancja przetw. tensometrycznych?

50Ω



Max. impedancja przetw. tensometrycznych?

1200Ω



Napięcie zasilania na przetw. tensometrycznym

5V



Max. przyrost sygnału?

19,5mV



Połączenie czujników tensometrycznych?

4 lub 6 przewodów + ekran



Temperatura pracy?

-10 — +40

 °C

Obudowa

ABS + aluminium



System operacyjny

Linux



Procesor

quad-core Broadcom 1,5 GHz



Pamięć

16 GB, 2GB RAM



Wielozakresowość?

TAK



Maksymalna ilość obsługiwanych platform

max.2



CE
Gwarancja 2 lata
Funkcje
Autotest

Autotest

Funkcja diagnostyczna, której zadaniem jest określenie parametrów metrologicznych wagi (powtarzalność) w rzeczywistych warunkach użytkowania. Może być również wykorzystana do optymalizacji czasu ważenia w kontekście uzyskiwanej powtarzalności wskazań. Działa w trybie automatycznym, więc nie wymaga praktycznie żadnych nakładów czasowych ze strony operatora.
Dozowanie

Dozowanie

Proces ważenia w którym określono masę referencyjną oraz tolerancję z jaką ma być ona wyznaczona. Proces odbywa się w jednostkach masy (mg, g), natomiast tolerancja dozowania wyrażona jest w [%] i jest liczona względem wartości referencyjnej. Jest to tym samym dopuszczalna odchyłka jaka jest akceptowalna w tym procesie. Takie rozwiązanie stosuje się podczas ważenia proszków, płynów oraz materiałów sypkich. Działanie funkcji często wspomagane jest wskaźnikiem obciążenia tzw. bargrafem.
W aplikacjach przemysłowych możliwe jest zastosowanie układów sterujących tym procesem.
Odchyłki procentowe

Odchyłki procentowe

Funkcja odchyłek procentowych służy do porównywania ważonych obiektów z masą wzorca. Masa wzorca można być wartością numeryczną (np. z bazy danych), może być również wyznaczona poprzez ważenie. Każdy ważony element jest porównywany z masą wzorca, która przyjęta jest jako masa idealna czyli 100%. Dla elementów o masie mniejszej niż masa wzorca uzyskujemy wyniki poniżej 100%, dla elementów cięższych wyniki przekraczają 100% nawet znacznie.
Liczenie sztuk

Liczenie sztuk

Funkcja wykorzystująca pomiar masy do określania liczności ważonych elementów. Wymaga informacji o masie pojedynczego detalu. Masa detalu może być wyznaczona poprzez ważenie w czasie on-line lub pobrana z bazy danych. Zliczanie elementów odbywa się według algorytmu: masa wszystkich detali / masę pojedynczego detalu = ilość. Działanie tej funkcji jest czasami wspierane mechanizmem AKD (Automatyczna Korekta Dokładności). Dzięki temu masa jednostkowa detalu jest aktualizowana podczas zliczania.
W pewnym stopniu AKD eliminuje błąd jaki może wynikać z różnych mas jaki posiadają pozornie wyglądające tak samo elementy. W rozwiązaniach przemysłowych liczenie detali może być łączone z funkcją doważania lub dozowania.
Celem takiego rozwiązania jest wizualizacja (najczęściej świetlna, dostępna tylko w wagach serii 4Y) takiej ilości detali, która ma być osiągnięta. Zastosowanie mają również układy wagowe wykorzystujące kilka platform o różnych obciążeniach Max i różnych dokładnościach.
Zatrzask maksymalnego wskazania

Zatrzask maksymalnego wskazania

Funkcja rejestrująca największe chwilowe wskazanie jakie występuje w procesie ważenia. W skali makro jest stosowana np. w wagach medycznych do ,,zamrożenia” wyniku ważenia pacjenta. W skali mikro może być stosowana w różnych procesach i aplikacjach.
Receptury

Receptury

Funkcja wspomagająca proces sporządzania mieszanin w skład których wchodzą różne składniki. Zazwyczaj wykorzystuje bazę składników jaką posiada waga. Ideą tej funkcji jest kontrolowane naważenie każdego składnika z określona tolerancją. Funkcja posiada szereg własnych wewnętrznych ustawień.
W zaawansowanych technologicznie wagach jest wspierana poprzez wskaźniki i barografy.
Statystyki

Statystyki

Zadaniem funkcji statystyki jest rejestrowanie wykonanych pomiarów oraz ich analiza. W wyniku tego otrzymujemy takie informacje dotyczące serii pomiarów jak wartość Max, Min, odchylenie standardowe, wartość średnia, rozstęp, wariancja itp.
Doważanie

Doważanie

Funkcja doważania służy od sprawdzania tego czy masa ważonej próbki mieści się w określonej tolerancji. Wymaga więc zdefiniowania tzw. progów doważania. Pierwszy z nich jest progiem dolnym zwanym [LO], drugi progiem górnym zwanym [HI]. Progi te wyrażone są w jednostkach masy [g], [kg]. Sygnalizacja aktualnego stanu ważonej próbki odbywa się poprzez elementy graficzne wyświetlacza wagi (aplikacje laboratoryjne).
W rozwiązaniach przemysłowych zastosowanie mają zewnętrzne urządzenia sygnalizacyjne (świetlne lub akustyczne). Jest to tzw. szybka wizualna kontrola +/- stosowana podczas segregacji, kontroli lub pakowania wyrobów, których masa jest określona z pewną tolerancją np. 12860 g ± 5 g
Sensory podczerwieni

Sensory podczerwieni

Programowalna funkcja, która wspiera proces ważenia poprzez sterowanie praca takich elementów jak: otwieranie komory ważenia, wydruk, zerowanie, tarowanie itp. Jest szczególnie przydatna tam, gdzie możliwe jest zabrudzenie wagi.
Procedury GLP

Procedury GLP

Funkcja diagnostyczna, dzięki której możliwe jest dokumentowanie zrealizowanych pomiarów w postaci raportu.
Ważenie zwierząt

Ważenie zwierząt

Proces określania masy obiektu, który zachowuje się w sposób dynamiczny tzn. może się przemieszczać w sposób niekontrolowany w obrębie szalki. W związku z tym określenie masy wymaga znacznie dłuższego czasu niż podczas tradycyjnego ważenia. Czas w jakim kontrolowana jest masa ważonego obiektu jest definiowany przez użytkownika. Można tym samy optymalizować działanie funkcji zależnie od aktywności ważonego obiektu.
Kalibracja pipet

Kalibracja pipet

Funkcja, której zadaniem jest weryfikacja poprawności działania pipet tłokowych poprzez grawimetryczny pomiar wydalonej cieczy. Może być autonomicznym modułem wagi lub działać w połączeniu z programem komputerowym.
Korekcja gęstości powietrza

Korekcja gęstości powietrza

Funkcja odpowiadająca za korekcję wskazania pomiaru masy z uwzględnieniem gęstości powietrza. Ma zastosowanie w wagach w których działka elementarna jest mniejsza niż 0,01 mg.
Wyznaczanie gęstości

Wyznaczanie gęstości

Funkcja gęstości ciała stałego lub cieczy wykorzystuje prawo Archimedesa. Wymaga zastosowania specjalnego zestawu, który instaluje się w miejsce tradycyjnej szalki.
Dla ciał stałych należy określić masę próbki w powietrzu oraz w cieczy o znanej gęstości.
Dla cieczy ważymy tzw. ,,nurnik” o znanej objętości w powietrzu a następnie w medium, które jest badane. Czynnikiem zakłócającym proces wyznaczania gęstości są pęcherze powietrza. Mogą się one przyczepiać do ważonej próbki lub nurnika.
Dla wag laboratoryjnych możliwe jest badanie niewielkich ciał stałych. W aplikacjach przemysłowych gęstość ciał stałych można określać wykorzystując podwieszenie ładunku pod wagą. Wielkość i masa badanego obiektu może być w tym przypadku dość znaczna.
Ważenie różnicowe

Ważenie różnicowe

Ważenie różnicowe daje nam informację o zmianie masy próbki w wyniku zrealizowanych procesów technologicznych.
Innym zastosowaniem ważenia różnicowego jest proces kontroli wyrobów, w którym określono parametry produktu referencyjnego względem którego porównuje się serię produkcyjną. Odchyłka jest wówczas informacją o jakości, kompletności produktu finalnego. W systemach pracujących w układzie feedback taka informacja może być wykorzystywana w układach sterowania.
Monitoring warunków środowiskowych

Monitoring warunków środowiskowych

Możliwość współpracy z systemem THBR 2.0
Statystyczna kontrola jakości

Statystyczna kontrola jakości

Statystyczna kontrola, za pomocą której możemy określić podstawowe kryteria statystyczne (maksimum, minimum, odchylenie standardowe, średnie wartości dla każdej partii itp.).
Kontrola Towarów Paczkowanych

Kontrola Towarów Paczkowanych

Mod "Kontrola Towarów Paczkowanych" pozwala na zbieranie ważeń z wag RADWAG oraz realizację kontroli i generowanie raportów z kontroli KTP. Wagi mogą być połączone w sieć wagową zestawioną z jednego bądź kilku typów wag. Operacja rozpoczęcia kontroli może być przeprowadzona na wadze lub w programie komputerowym i automatycznie zakończona po skontrolowaniu odpowiedniej liczby paczek.
Na podstawie zebranych danych można dokonać oceny jakości produkowanych wyrobów paczkowanych na zgodność z:
- z zakładowym systemem kontroli jakości;
- z Ustawą z dnia 7 maja 2009 roku - o towarach
paczkowanych (Dz. U. Nr 91, poz. 740) w sprawie
wymagań dotyczących kontroli ilościowej towarów
paczkowanych - poprzez losowe wybranie wyników
pomiarów i przesłanie ich do procedury kontroli
towarów paczkowanych.
Pamięć ALIBI

Pamięć ALIBI

Pamięć „ALIBI” pozwala na zapis i przechowywanie do 100000 pomiarów dokonanych na wadze.  Zapis pomiarów następuje automatycznie, po każdorazowym kliknięciu w przycisk , bez konieczności wykonywania dodatkowych czynności lub zmiany ustawień.
Wraz z wynikiem zapisywane są także dodatkowe dane związane z pomiarem: data pomiaru; czas pomiaru; wynik pomiaru (masa); wartość użytej tary; wykonujący pomiar (zalogowany użytkownik); nazwa towaru, który był ważony.
Zapis pomiarów następuje w tzw. pętli, czyli jeżeli zostanie zapisany pomiar nr. 100001, to automatycznie zostanie usunięty pomiar nr 1 z pamięci wagi.
Pomiarów zapisanych w pamięci wagi nie można usunąć.
Użytkownik ma możliwość przeglądania i wydruk danych zapisanych w pamięci ALIBI.
Wi-Fi®

Wi-Fi®

Wi-Fi® oferuje możliwość przesyłu danych z wag na urządzenia mobilne iOS lub Android, wykorzystując specjalne aplikacje do zarządzania danymi. Dzięki bezprzewodowej komunikacji pomiędzy terminalem a jednostką możliwe jest użycie wag w komorach laminarnych i dygestoriach.
