DownloadTerminal de pesage PUE HX7/P (panel)
PUE HX7/P est un terminal industriel de pesage conçu pour la construction de balances multifonctionnelles à jauge de contrainte à un ou à multi-capteurs. Il a été développé sur la base des dernières solutions et d’une plate-forme matérielle avancée. Le logiciel universel satisfera les besoins des utilisateurs et des intégrateurs de systèmes même les plus exigeants. À partir de la version de base, terminal est équipé d'une large gamme d'interfaces de communication; il est possible d’augmenter leur nombre.
Construction

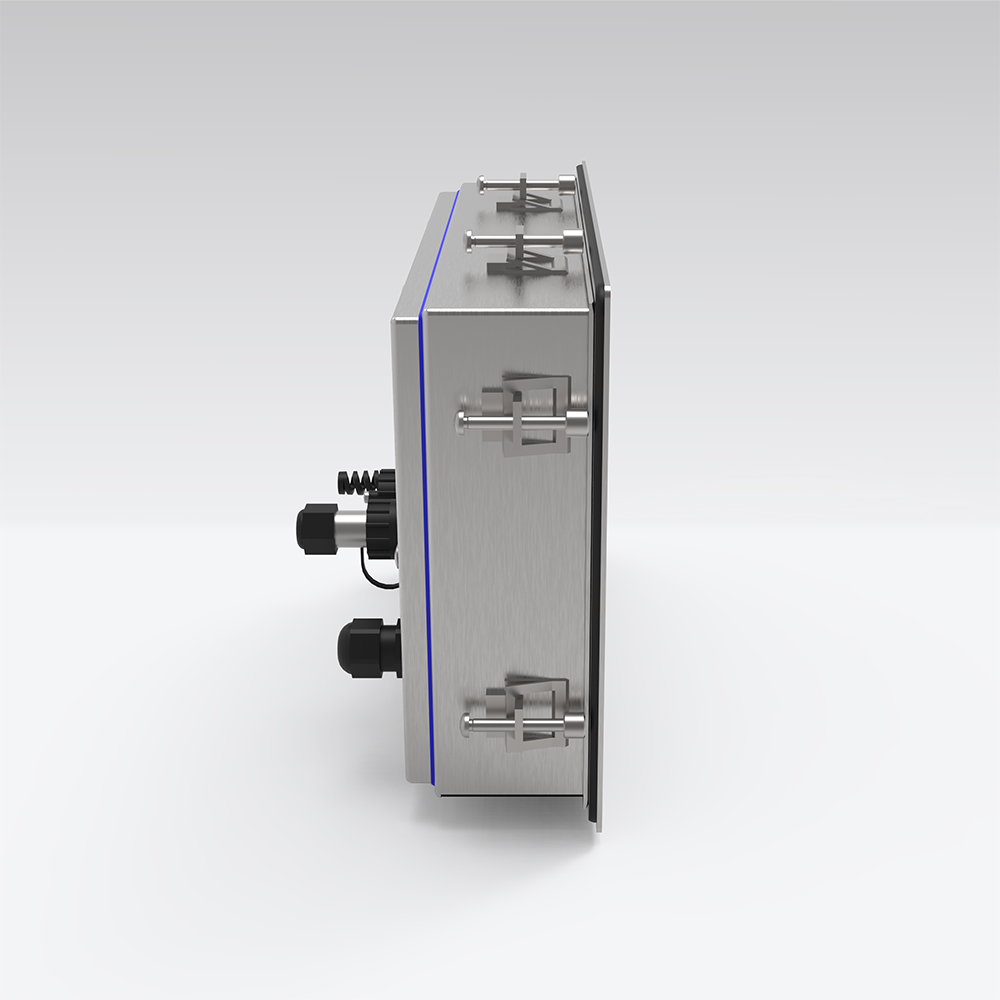

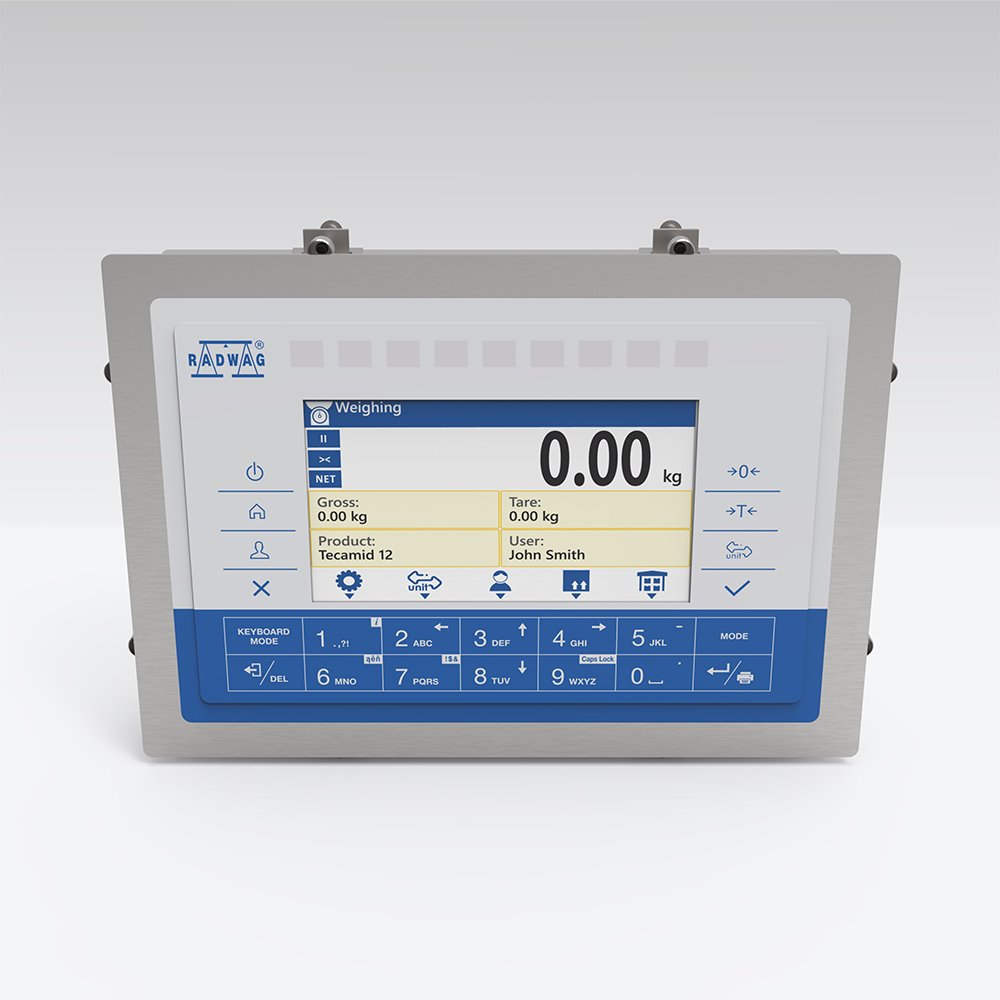

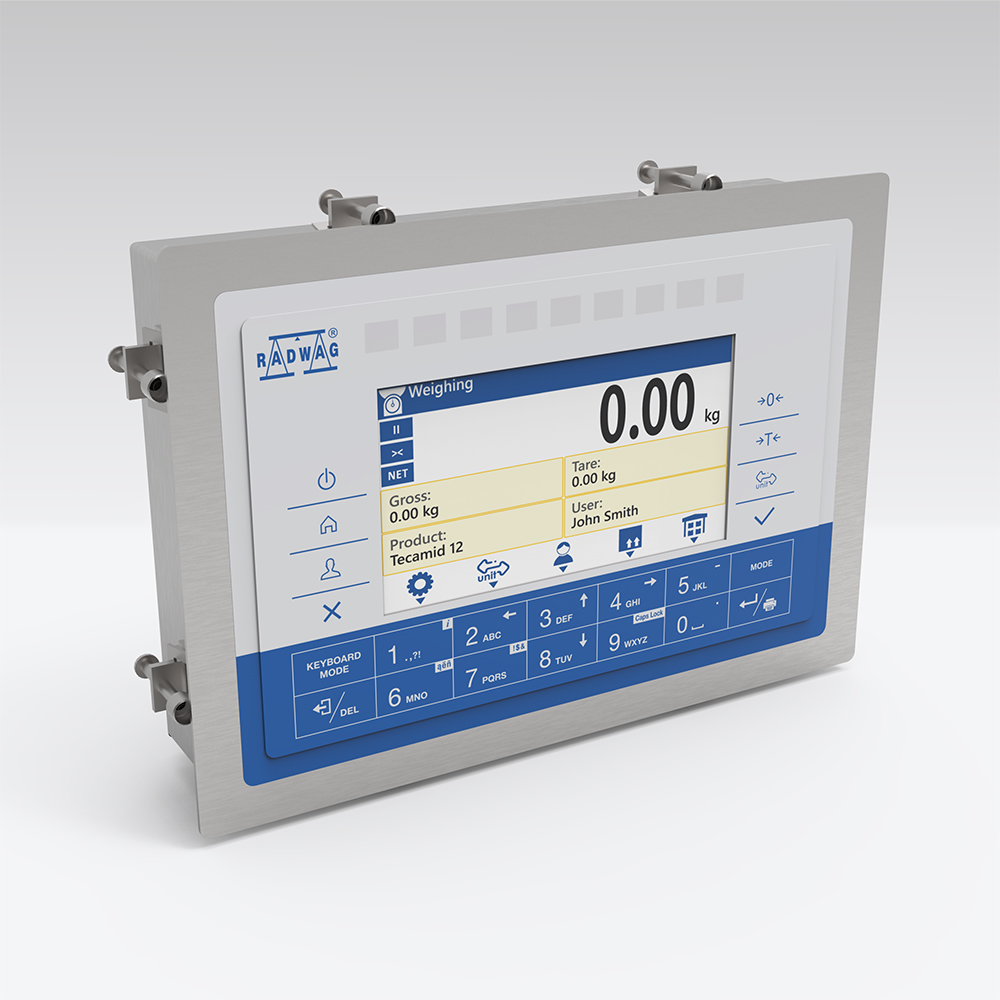

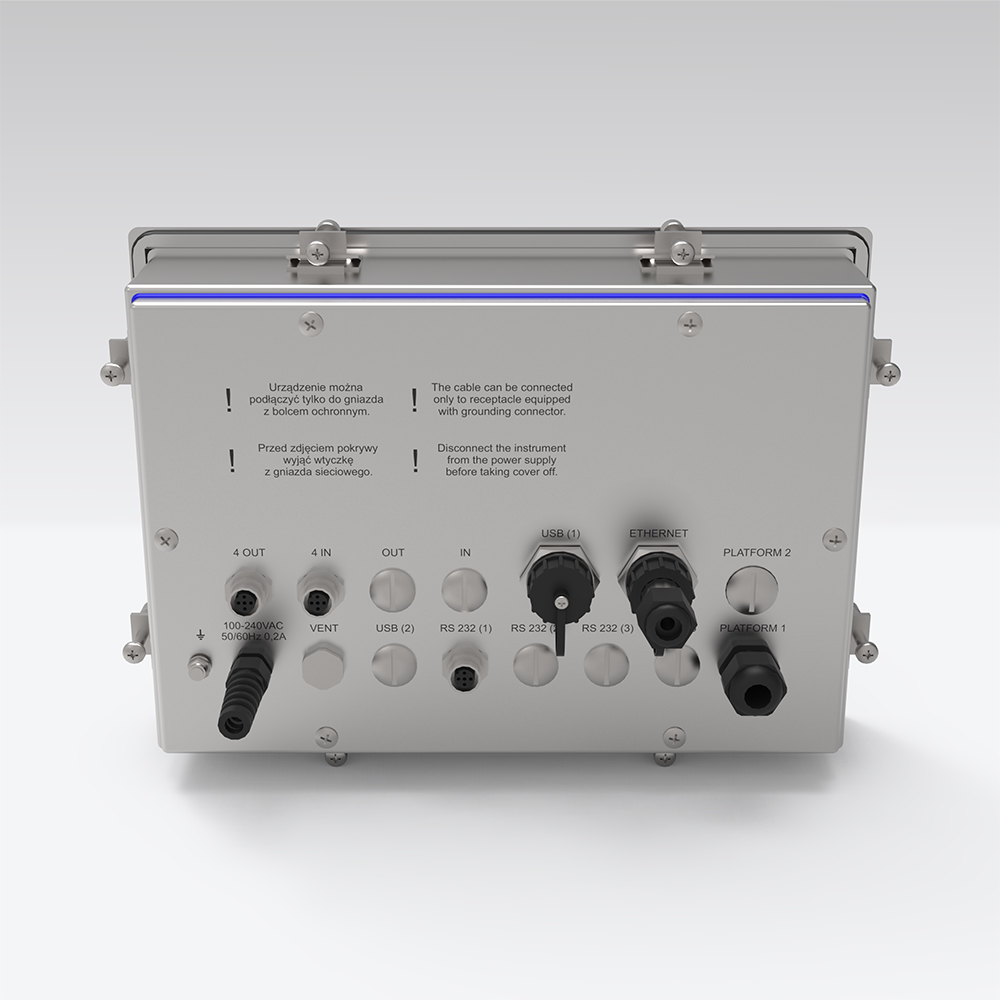

Le boîtier de terminal est réalisé en acier inoxydable AISI 304 ce qui assure le haut degré de protection IP66 / IP67 et permet un montage dans une armoire de commande. PUE HX7/P est équipé également d’un afficheur 7” graphique en couleurs et d’un clavier à membrane. Le menu lisible et la disposition intuitive des informations sur l’afficheur garantissent la commodité et la simplicité d'utilisation. La partie arrière du boîtier comporte des prises hermétiques pour les interfaces de communication.
La version de base de terminal permet de servir 1 plate-forme analogique de pesage. Grâce à la possibilité d’installation d’un module supplémentaire de pesage, le nombre de plate-formes servies par terminal peut être augmenté à 2.
La version de base de terminal permet de servir 1 plate-forme analogique de pesage. Grâce à la possibilité d’installation d’un module supplémentaire de pesage, le nombre de plate-formes servies par terminal peut être augmenté à 2.
Diodes de signalisation
Le bargraphe à diode, qui se trouve dans la partie supérieure de terminal, se compose de 9 champs éclairés en rouge ou en vert. Le bargraphe présente graphiquement un état actuel de masse nette par rapport à la capacité maximale de la balance. Il peut fonctionner en 3 modes de travail : ‘linéaire’, ‘signalisation des seuils de pesage’ et ‘contrôle de tolérances.’ Le bargraphe augmente le confort de travail avec le terminal par la présentation rapide et précise d’un écart de masse du produit par rapport aux valeurs minimale et maximale déclarées.
Logiciel multifonctionnel
Le logiciel de lterminal permet d'effectuer des processus de pesage, de comptage de pièces, de dosage, d'étiquetage, de formulation et de contrôle des écarts. Dans les indicateurs, le système d’information repose sur les bases de données : Utilisateurs, Produits, Pesages, Emballages, Recettes, Clients et Mémoire Alibi garantissant la sécurité des données collectées. Lors de la création du logiciel, l’accent a été mis sur sa fonctionnalité et son ergonomie, ce qui a permis d’améliorer le confort de travail.
Alimentation par batterie interne en option
En utilisant un accumulateur installé en option, terminal PUE HX7/P peut fonctionner dans des conditions d’alimentation instables ou pendant le manque d’alimentation. Cela affecte positivement la sécurité des données collectées et augmente le confort du travail.
Interfaces de communication
Terminal est équipé des interfaces RS 322, RS485, USB, Ethernet, entrées et sorties digitales et 1 sortie analogique. Les interfaces ainsi que le protocole de communication de caractères étendu implémenté rendent possible le fonctionnement de terminal avec nombreux appareils externes tels que : lecteurs de code à barres, imprimantes, afficheurs externes de masse, touches de commande, colonnes lumineuses et sonores, autres appareils de commande et de signalisation, systèmes de réglage automatique, systèmes de commande des processus ainsi que des systèmes informatiques supérieurs. À l'avenir, Profibus et Profinet seront ajoutés à la palette des interfaces. Les protocoles Modbus RTU et TCP seront implémentés aussi.
PUE HX7 dans la version d’alimentation à partir de la batterie externe ZR-04/2
Le terminal peut fonctionner même sans accès à une source d’alimentation dans une version spéciale avec alimentation à partir d’une alimentation de la batterie externe ZR-04. Une version spéciale consiste à modifier la version standard du terminal PUE HX7/P en une variante de ce terminal adaptée pour être alimentée à partir de l’alimentation tampon ZR-04/2. L’ensemble ZR-04/2 comprend un convertisseur de tension et une banque d’alimentation.
Dans une version spéciale, le terminal de pesage PUE HX7/P dispose d’une prise d’alimentation 12-24V DC, à laquelle une alimentation tampon dédiée ZR-04/2 peut être connectée. Le terminal ne peut être alimenté que par la batterie externe ZR-04/2, pas par le secteur 110-230 V AC ou par la batterie interne. La banque d’alimentation peut être chargée à l’aide d’un chargeur externe après l’avoir déconnectée du terminal de pesée. La banque d’alimentation fonctionne sur un jeu de batteries pendant que l’autre est en charge.
La durée de fonctionnement maximale du terminal HX7 est de 20 heures et la moyenne est de 12 heures. Le temps de fonctionnement dépend du nombre de périphériques connectés et de la puissance prélevée sur le terminal.
La batterie externe ZR-04/2 est dédiée aux balances HX7.
