Terminal de pesage PUE HX7

Terminal de pesage PUE HX7 - PUE HX7 est un indicateur industriel de pesage conçu pour la construction de balances multifonctionnelles à jauge de contrainte à un ou à multi-capteurs. Il a été développé sur la base des dernières solutions et d’une plate-forme matérielle avancée
This image is for reference only.

Code produit: WX-008-0158
Poser des questions sur le produit

Description

PUE HX7 est un indicateur industriel de pesage conçu pour la construction de

balances

multifonctionnelles à jauge de contrainte à un ou à multi-capteurs. Il a été développé sur la base des dernières solutions et d’une plate-forme matérielle avancée. Le logiciel universel satisfera les besoins des utilisateurs et des intégrateurs de systèmes même les plus exigeants. À partir de la version de base, l’indicateur est équipé d'une large gamme d'interfaces de communication; il est possible d’augmenter leur nombre.

Construction

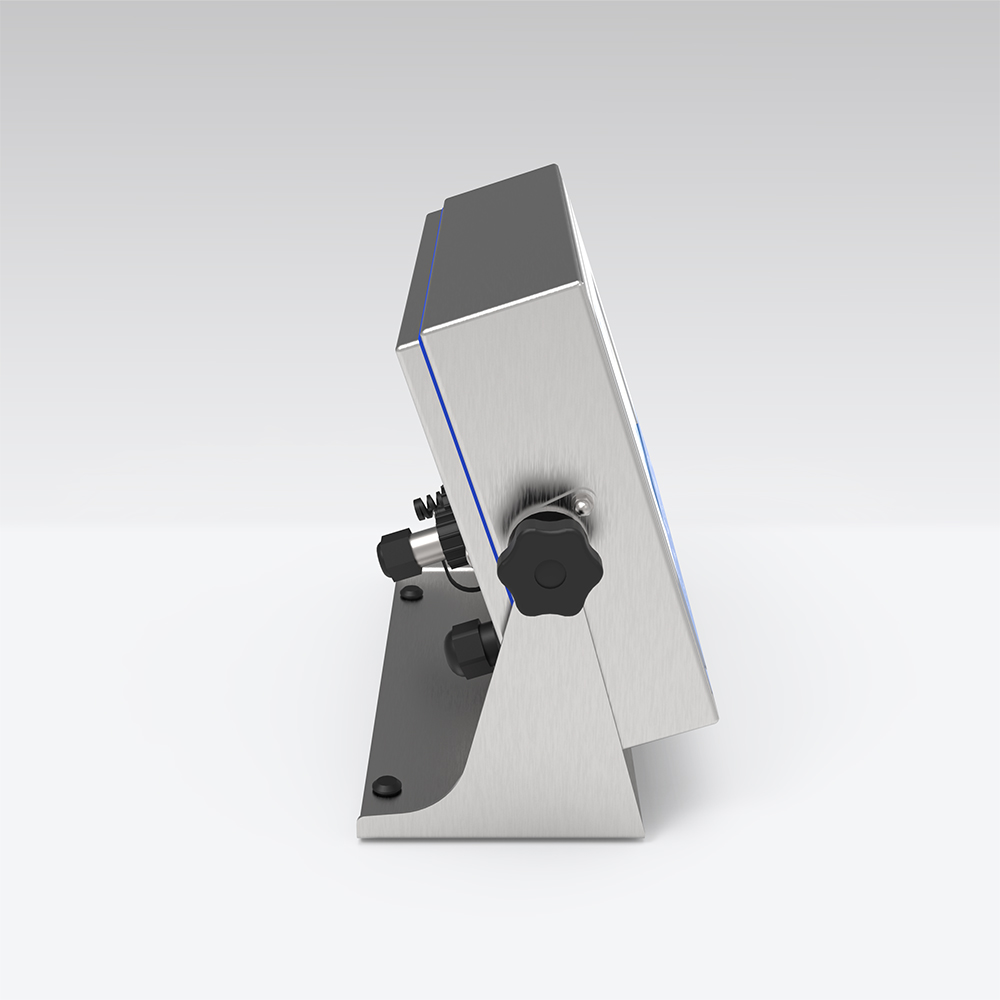

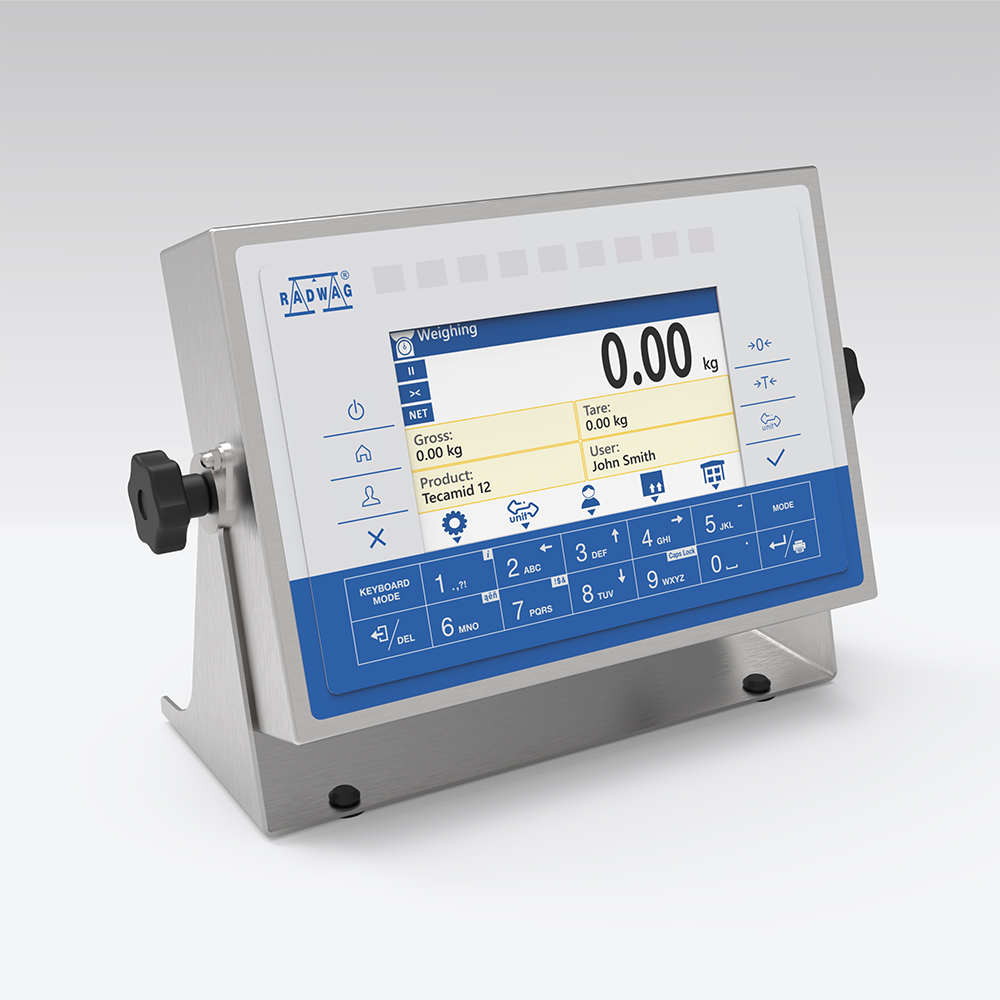

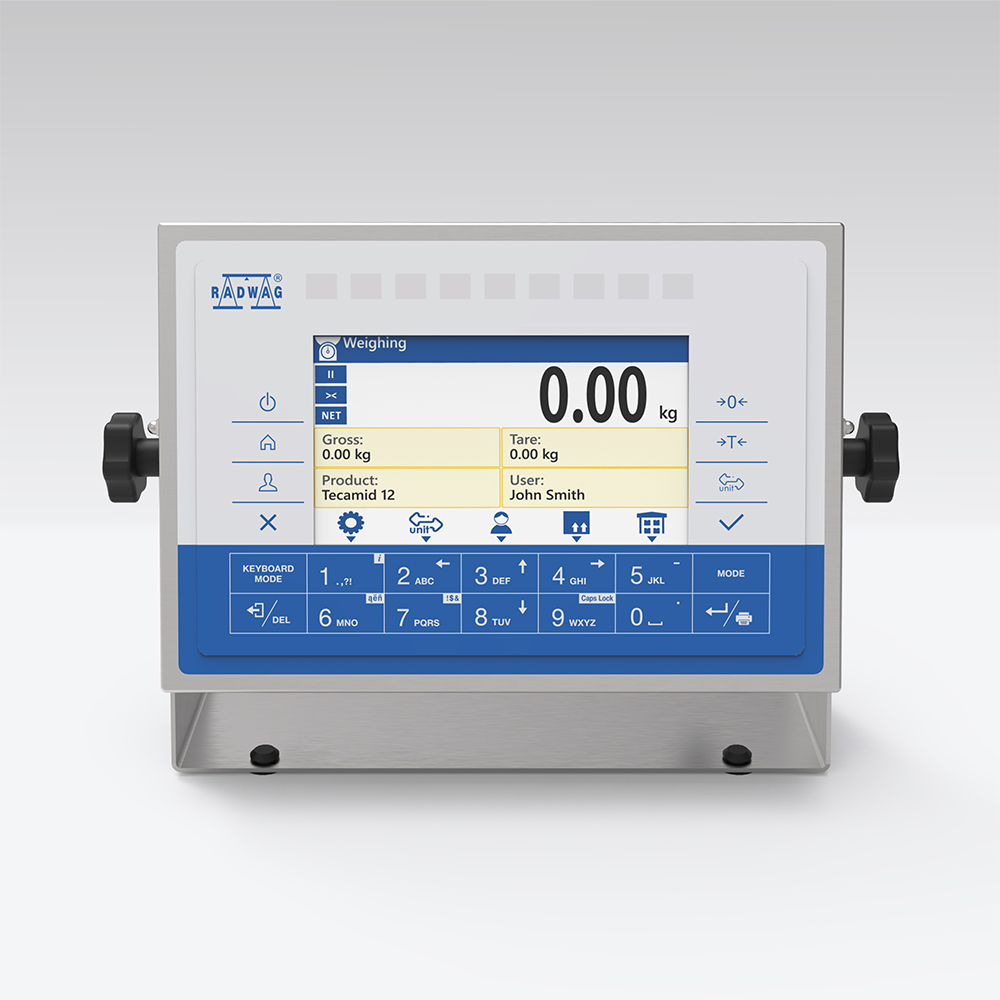

Le boîtier de l’indicateur est réalisé en acier inoxydable AISI 304 ce qui assure le haut degré de protection IP66 / IP68. PUE HX7 est équipé également d’un afficheur 7” graphique en couleurs et d’un clavier à membrane. Le menu lisible et la disposition intuitive des informations sur l’afficheur garantissent la commodité et la simplicité d'utilisation. La partie arrière du boîtier comporte des prises hermétiques pour les interfaces de communication. La base de l’indicateur rend possible son placement stable sur toute surface horizontale plane ou le montage au mur avec la possibilité de régler l’angle d’inclinaison.

Service des plate-formes de pesage
La version de base de l’indicateur permet de servir 1 plate-forme analogique de pesage. Grâce à la possibilité d’installation d’un module supplémentaire de pesage, le nombre de plate-formes servies par l’indicateur peut être augmenté à 2.

Diodes de signalisation

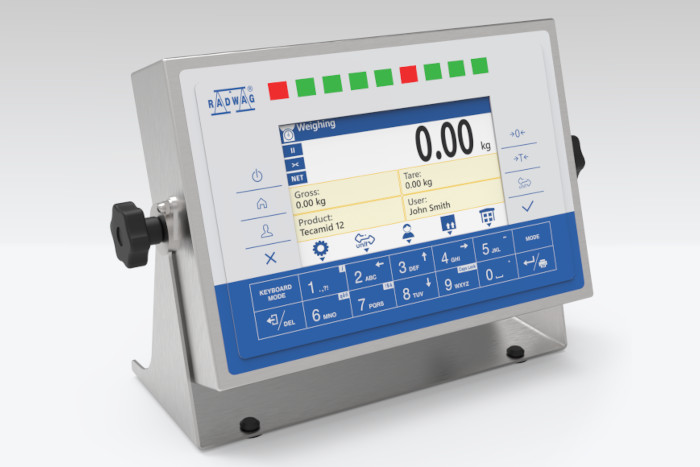

Le bargraphe à diode, qui se trouve dans la partie supérieure de l’indicateur, se compose de 9 champs éclairés en rouge ou en vert. Le bargraphe présente graphiquement un état actuel de masse nette par rapport à la capacité maximale de la balance. Il peut fonctionner en 3 modes de travail : ‘linéaire’, ‘signalisation des seuils de pesage’ et ‘contrôle de tolérances.’ Le bargraphe augmente le confort de travail avec le terminal par la présentation rapide et précise d’un écart de masse du produit par rapport aux valeurs minimale et maximale déclarées.

Logiciel multifonctionnel
Le logiciel de l’indicateur permet d'effectuer des processus de pesage, de comptage de pièces, de dosage, d'étiquetage, de formulation et de contrôle des écarts. Dans les indicateurs, le système d’information repose sur les bases de données : Utilisateurs, Produits, Pesages, Emballages, Recettes, Clients et Mémoire Alibi garantissant la sécurité des données collectées. Lors de la création du logiciel, l’accent a été mis sur sa fonctionnalité et son ergonomie, ce qui a permis d’améliorer le confort de travail.

Alimentation optionnelle par accumulateur
En utilisant un accumulateur installé en option, l’indicateur PUE HX7 peut fonctionner dans des conditions d’alimentation instables ou pendant le manque d’alimentation. Cela affecte positivement la sécurité des données collectées et augmente le confort du travail.

Interfaces de communication

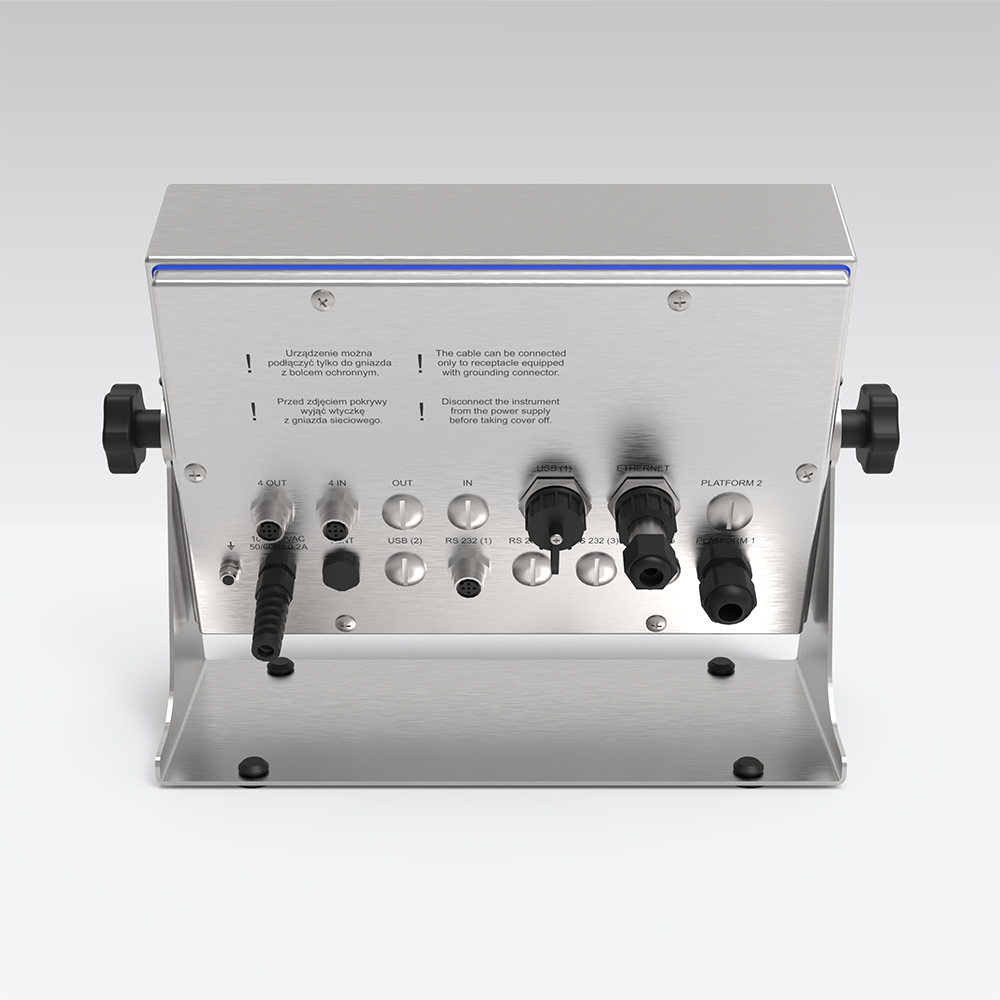

L’indicateur est équipé des interfaces RS 322, RS485, USB, Ethernet, entrées et sorties digitales et 1 sortie analogique. Les interfaces ainsi que le protocole de communication de caractères étendu implémenté rendent possible le fonctionnement de l’indicateur avec nombreux appareils externes tels que : lecteurs de code à barres, imprimantes, afficheurs externes de masse,  touches de commande, colonnes lumineuses et sonores, autres appareils de commande et de signalisation, systèmes de réglage automatique, systèmes de commande des processus ainsi que des systèmes informatiques supérieurs. À l'avenir, Profibus et Profinet seront ajoutés à la palette des interfaces. Les protocoles Modbus RTU et TCP seront implémentés aussi.

Fonctions

Dosing

Dosing

Weighing process for which reference mass has been determined together with tolerance for its determination. Dosing tolerance is given in [%] and it is calculated in relation to the reference value thus being a permissible deviation of this process. This solution is used for weighing powders, liquids and loose materials. Dosing function performance is often supported with bargraph - load indicator. For industrial scales it is possible to use a control systems of dosing process.
Percent Weighing

Percent Weighing

Percent Weighing function is used for comparision of measured products with mass standard. Mass of a mass standard may be a numeric value taken from a database or it may be determined through a measurement process. Each measured product is compared to mass standard, mass of which is presumed as a model 100% ideal mass. For products weighing less than the mass standard, obtained results are lower than 100%, for products weighing more, the obtained results are greatly  exceeded.
Parts counting

Parts counting

Function using mass measurement for determination of  measured items quantity. Mass of a single item is required for this process. It may be either estimated through weighment or taken from a database. For items counting the following algorithm is used: all items mass / single item mass = quantity. Function operation is supperted by a mechanism of Automatic Correction of Accuracy. This allows to update single item mass in course of the process. To a certain extend Automatic Correction of Accuracy eliminates error which may be a result of different mass values of seemingly alike single elements. For industry solutions items counting may be simultaneously carried out with checkweighing and dosing thus industry solutions feature audio signalling base informing that specified number of items has been weighed. It is possible to apply weighing systems using few platfroms of different MAX capacities and different accuracies.
Formulation

Formulation

Function supporting the mixture making process, wherein the mixture contains various components. Formulation function usually uses the balance/scale database of components. Formulation serves for monitored checkweighing of every single component with a given tolerance. It is enriched with a set of individual settings.
Replaceable unit

Replaceable unit

Replaceable units.
ALIBI Memory

ALIBI Memory

"ALIBI" memory enables saving and storing up to 100000 measurements.  Measurements are saved automatically upon each pressing of the key. There is no need for any additional operations or changing settings.
The following data related with the measurements is saved: measurement date; measurement time; result (mass); tare value; operator carrying out the measurement (logged in); product name.
The software saves the measurement in a so called loop, i.e. when the measurement no. 100001 is saved, the measurement 1 gets automatically deleted from the memory.
Measurements saved to balance memory cannot be deleted.
You can preview and print out the data saved to the ALIBI database.

Paramètres Techniques

Nombre maximal d'échelons de légalisation

6000 *



Classe de précision OIML

III



Afficheur

7” graphique couleurs



Degré de protection

IP 66 / IP 68



Interface USB

1× standard, 1× en option



Interface ETHERNET

1× standard



Interface RS232

1× standard, 1× en option



RS485

1× en option



Interface IN/OUT

4 IN 4 OUT standard, 12 IN 12 OUT en option



Module de sorties analogiques (option)

4-20mA, 0-10V



Prise de courant maximale

25 W



Alimentation optionnelle

accumulateur interne



Temps de travail avec l'alimentation d'accumulateur

max 7h



Augmentation maximale de signal

19,5 mV



Tension d'alimentation sur le transducteur tensometrique

0,4 µV



Pression maximale sur un échelon de légalisation

3,25 µV



Impédance minimale de transducteurs tensometriques

50 Ω



Impédance maximale de transducteurs tensometriques

1200 Ω



Tension d'alimentation sur le transducteur tensometrique

5V DC



Connexion de senseurs tensometriques

4 ou 6 câble + écran



Température du travail

-10 ÷ +40

 °C

Température de stockage

-10 ÷ +50

 °C

Humidité relative d'air

10% ÷ 80% RH sans condensation



Clavier

de membrane



Matière

acier inoxydable AISI304



Dimensions d'appareil

340×231×120

 mm

Dimensions de colis

370×310×220

 mm

Masse nette

4,7

 kg

Masse brute

5,5

 kg

Nombre maximal de plate-formes desservies

max 2 (1× standard + 1× en option)
