Terminal de pesaje PUE HX7
This image is for reference only.

Terminal de pesaje PUE HX7

Código de producto: WX-008-0158
close
Change the model:
Terminal de pesaje PUE HX7
Select all
Ver
Guardar
Descripción
PUE HX7 es un moderno dispositivo de medición diseñado para la construcción de balanzas de tensión, tanto uno como cuatro sensores. Se ha desarrollado en base a las últimas soluciones y una plataforma de hardware avanzada. El software universal satisfará las necesidades de usuarios muy exigentes e integradores de sistemas. Ya en la versión básica, el terminal está equipado con una amplia gama de interfaces de comunicación con la posibilidad de extensión.

Carcasa

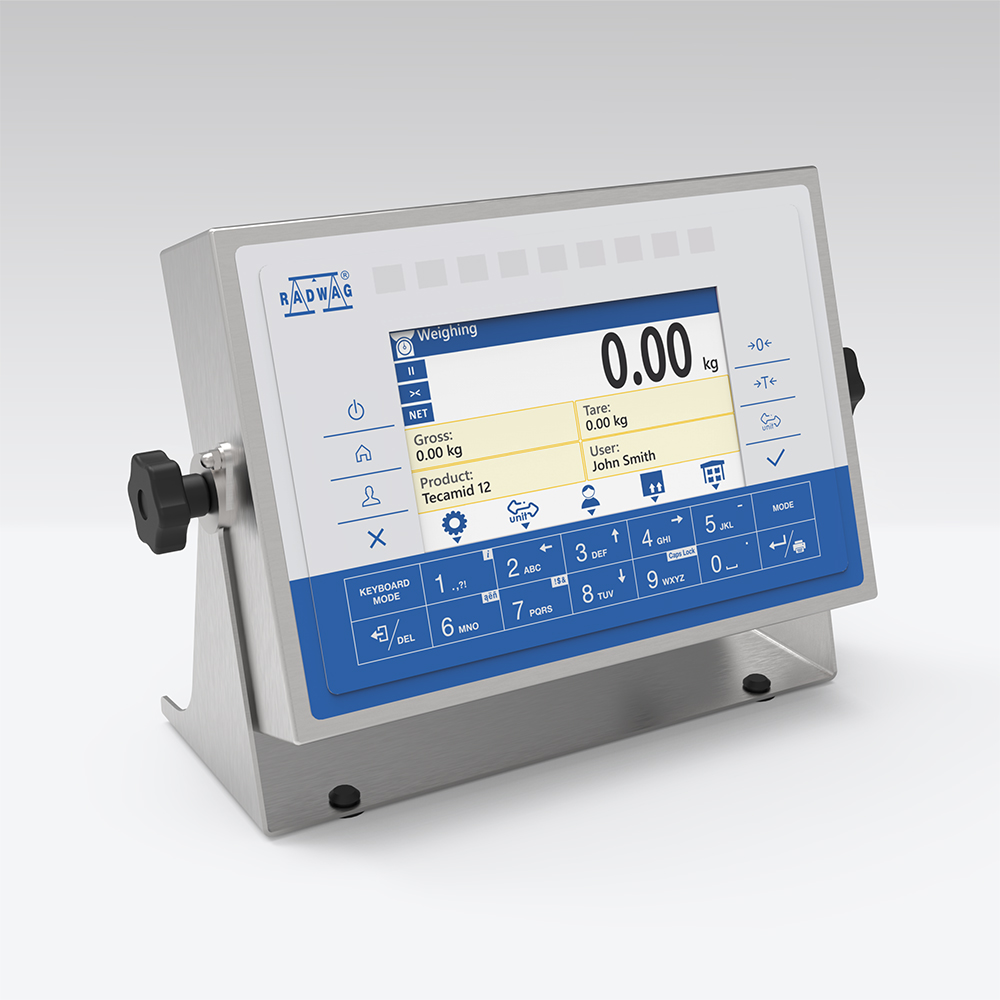

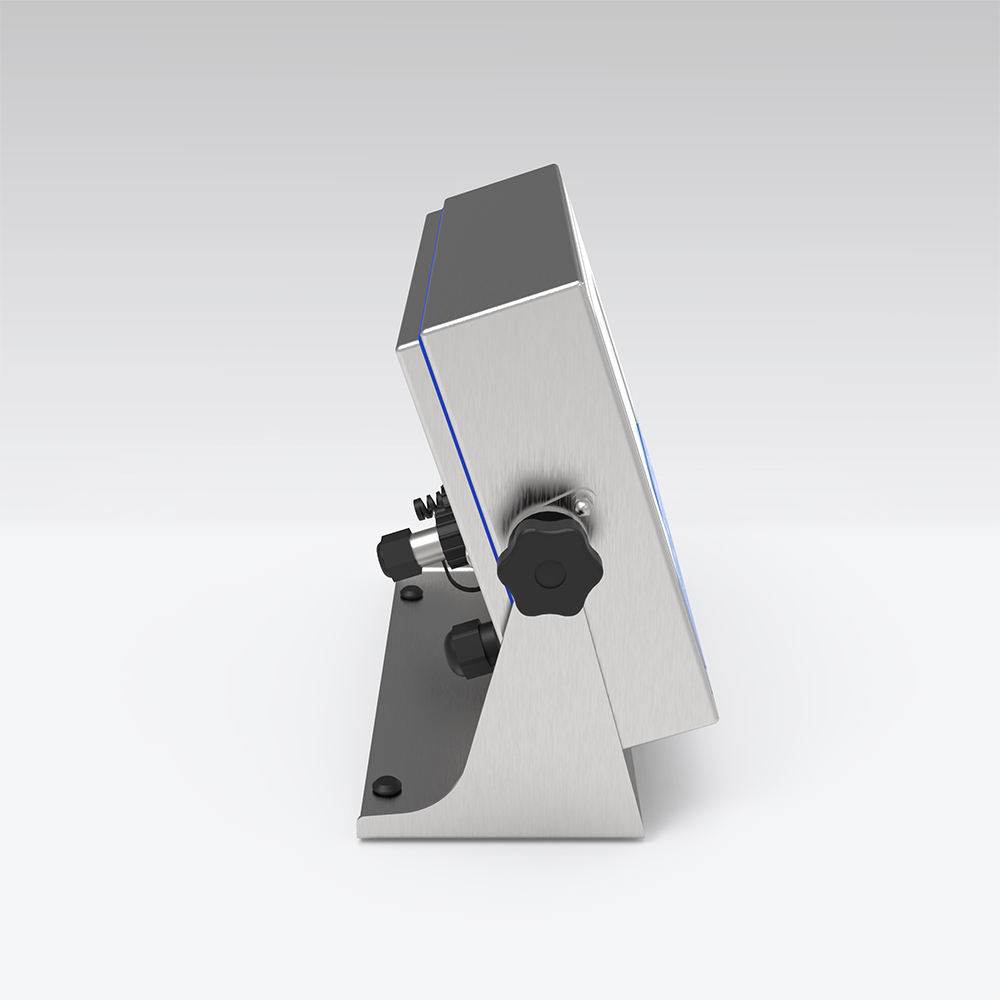

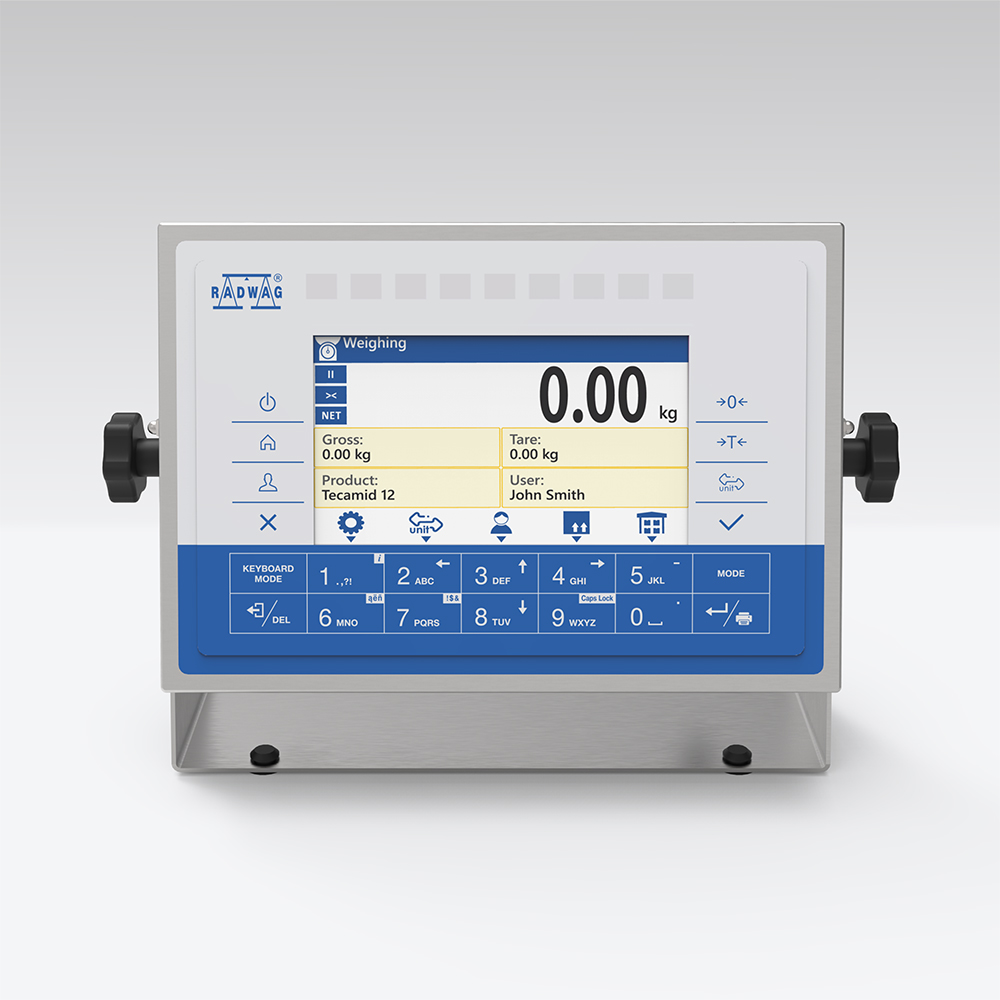

La carcasa está hecha de acero inoxidable AISI 304 de alto grado de protección IP66 / IP68. El dispositivo está equipado con una pantalla de color de 7 ", un teclado de membrana. La simplicidad de uso, la transparencia del menú y el diseño intuitivo de la información en la pantalla garantizan la comodidad de uso. La parte trasera de la carcasa tiene conexiones herméticas para interfaces de comunicación. El soporte estable le permite colocar el terminal en cualquier superficie plana horizontal o atornillada a la pared con la posibilidad de ajustar el ángulo de inclinación.

Servicio de plataformas de pesaje
El terminal en la versión básica soporta 1 plataforma de pesaje analógica. Con la posibilidad de instalar un módulo de pesaje adicional, este número se puede aumentar a 2 plataformas.

Diodos de señal
LEDs de gráfico de barras se encuentra en la parte superior de la fachada de balanza y consta de 9 LEDs de rojo o verde. La barra gráfica es una representación gráfica del peso neto actual de la carga en relación con el rango de peso. Tiene 3 modos de trabajo: "lineal", "terminal de umbrales de pesaje" y "controlador de peso" .Aumenta la comodidad del trabajo con el terminal, especialmente durante el trabajo por pieza en la industria alimentaria, cuando es importante reflejar de forma rápida claramente refleja la desviación la desviación del peso del producto en relación con los valores máximos y mínimos declarados.

Software multifuncional
El software del terminal le permite realizar procesos de pesaje, conteo de piezas, dosificación, etiquetado, formulación y control de desviaciones. En los indicadores, el sistema de información se basa en bases de datos, usuarios, bienes, pesajes, embalajes, recetas, clientes y memoria Alibi garantizando la seguridad de los datos recogidos.
Al crear el software, se puso un gran énfasis en su funcionalidad y ergonomía, lo que resultó en una mayor comodidad al trabajar con el dispositivo.

Fuente de alimentación opcional desde la batería interna
Al utilizar una batería montada opcionalmente, el terminal PUE HX7 puede funcionar en condiciones de red inestables o su ausencia total. Esto afecta positivamente la seguridad de los datos recopilados y aumenta la comodidad del trabajo.

Conectividad

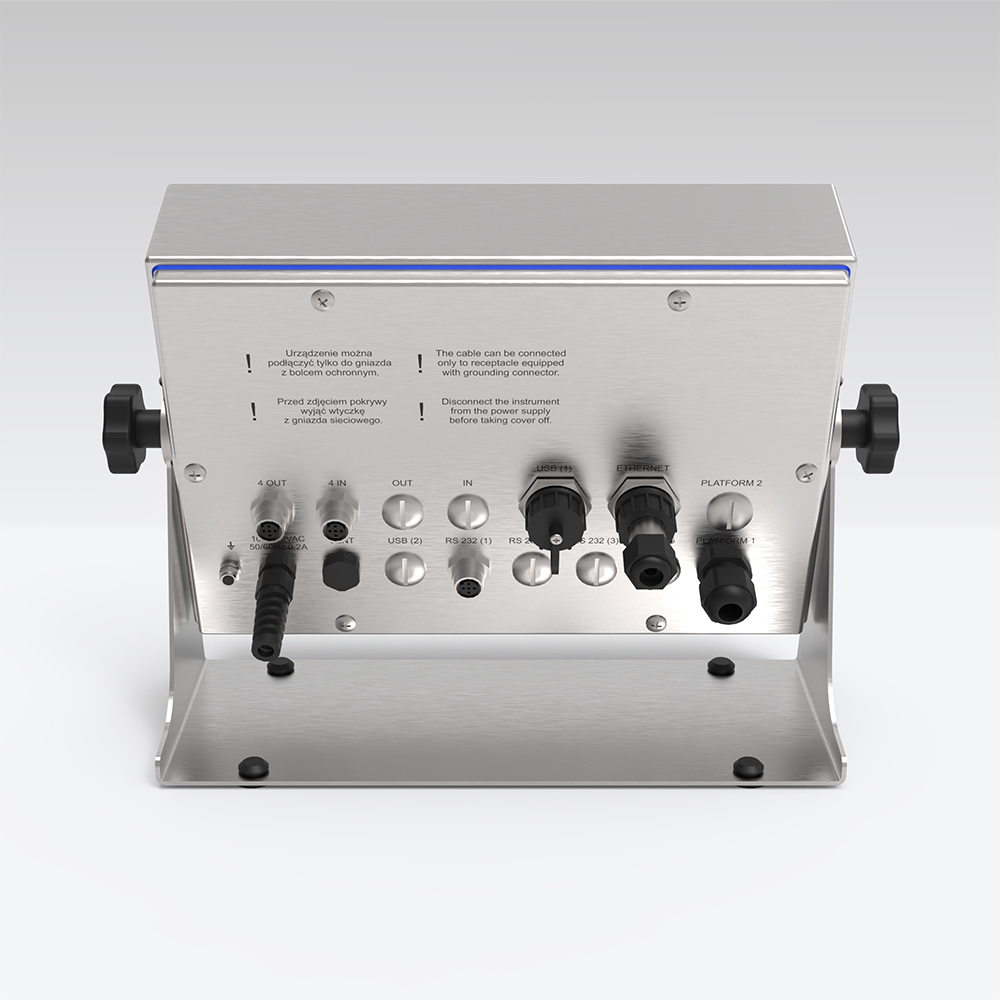

El terminal está equipado con RS 322, RS485, USB, Ethernet, E / S digital e interfaces de salida analógica. Permiten la cooperación con muchos dispositivos externos, tales como: escáneres de códigos de barras, impresoras, pantallas externas de masa, botones de control, columnas de luz, zumbadores y otros dispositivos de control / señalización, así como sistemas de control automático y control de procesos y sistemas de información superiores. Esto es posible gracias al protocolo de comunicación de caracteres extendido implementado. En el futuro, la paleta de la interfaz se ampliará con los protocolos Profibus y Profinet, Modbus RTU y TCP también se implementarán.

PUE HX7 en la versión de fuente de alimentación de búfer ZR-03/2
El terminal puede funcionar aunque no haya acceso a una fuente de alimentación en un versión especial con fuente de alimentación de una fuente de alimentación de búfer externa ZR-03. La versión especial consiste en modificar la versión estándar del terminal PUE HX7 a una variante de este terminal adaptada para alimentación desde fuente de alimentación buffer ZR-03/2. El ZR-03/2 incluye un convertidor de voltaje y un banco de energía.

En una versión especial, el terminal de pesaje PUE HX7 tiene una toma de corriente de 12-24V CC a la que se puede conectar la fuente de alimentación de búfer dedicada ZR-03/2. El terminal puede ser alimentado sólo desde la fuente de alimentación de búfer ZR-03/2, no desde la red de 110-230V CA o la batería interna. El banco de energía se puede cargar con un cargador externo, después de desconectarlo del terminal de pesaje. El banco de energía funciona con un juego de baterías mientras el otro se está cargando.

El tiempo máximo de trabajo del terminal HX7 es de 20 h y el promedio de 12 h. El tiempo de trabajo depende de la cantidad de periféricos conectados y la potencia tomada del terminal.

La fuente de alimentación del búfer ZR-03/2 está dedicada a las balanzas HX7.

Stainless Steel in RADWAG products
Learn about the use and maintenance of stainless steel products:
Stainless Steel in RADWAG products. Standard and special applications
Datos tecnicos
Clase OIML

III



Numero máximo de divisiones legalizadas

6000 *



Corriente mínima de 1 división legalizada

0,4 µV



Corriente maxima en una división legalizada

3,25 µV



Impedancia mínima de convertidor tensometrico

50 Ω



Impedancia máxima de convertidor tensométrico

1200 Ω



Corriente de alimentación en convertidor tensométrico

5V DC



Crecimiento maximo de la señal

19,5 mV



Conexión de convertidores tensométricos

4 o 6 hilos + Blindaje de cable



Pantalla

7” gráfico color



Dimensiones de aparato

340×231×120

 mm

Dimensiones de embalaje

370×310×220

 mm

Masa neta

4,7

 kg

Masa bruta

4,86

 kg

Grado de protección

IP 66 / 67



Teclado

membrana



Conectividad

RS232, USB-A, 4IN, 4OUT, Ethernet, Modbus RTU



Interfaces opcionales

USB (M12 4P), Ethernet, módulo RS485, módulo RS232, módulo Profibus (Dp SLAVE), PROFINET (RRJ45), EtherNet/IP (RRJ45), 12 IN, 12 OUT, 4-20mA, 0-10V



Consumo máximo de potencia

25 W



Corriente de alimentación adicional

batería interna



Horas de trabajo con baterias

max 7h



Temperatura de trabajo

-10 – +40

 °C

Temperatura de almacenamiento

-10 – +50

 °C

Humedad relativa de aire

10% – 80% RH sin condensación



Numero máximo de plataformas en servicio

max 2 (1× standard + 1× opción)



CE
2 año de garantía
Vídeos
Complete Solutions for Mass Measurement in Pharma Industry
Funciones
Dosing

Dosing

Weighing process for which reference mass has been determined together with tolerance for its determination. Dosing tolerance is given in [%] and it is calculated in relation to the reference value thus being a permissible deviation of this process. This solution is used for weighing powders, liquids and loose materials. Dosing function performance is often supported with bargraph - load indicator. For industrial scales it is possible to use a control systems of dosing process.
Percent Weighing

Percent Weighing

Percent Weighing function is used for comparision of measured products with mass standard. Mass of a mass standard may be a numeric value taken from a database or it may be determined through a measurement process. Each measured product is compared to mass standard, mass of which is presumed as a model 100% ideal mass. For products weighing less than the mass standard, obtained results are lower than 100%, for products weighing more, the obtained results are greatly  exceeded.
Parts counting

Parts counting

Function using mass measurement for determination of  measured items quantity. Mass of a single item is required for this process. It may be either estimated through weighment or taken from a database. For items counting the following algorithm is used: all items mass / single item mass = quantity. Function operation is supperted by a mechanism of Automatic Correction of Accuracy. This allows to update single item mass in course of the process. To a certain extend Automatic Correction of Accuracy eliminates error which may be a result of different mass values of seemingly alike single elements. For industry solutions items counting may be simultaneously carried out with checkweighing and dosing thus industry solutions feature audio signalling base informing that specified number of items has been weighed. It is possible to apply weighing systems using few platfroms of different MAX capacities and different accuracies.
Formulation

Formulation

Function supporting the mixture making process, wherein the mixture contains various components. Formulation function usually uses the balance/scale database of components. Formulation serves for monitored checkweighing of every single component with a given tolerance. It is enriched with a set of individual settings.
Replaceable unit

Replaceable unit

Replaceable units.
ALIBI Memory

ALIBI Memory

"ALIBI" memory enables saving and storing up to 100000 measurements.  Measurements are saved automatically upon each pressing of the key. There is no need for any additional operations or changing settings.
The following data related with the measurements is saved: measurement date; measurement time; result (mass); tare value; operator carrying out the measurement (logged in); product name.
The software saves the measurement in a so called loop, i.e. when the measurement no. 100001 is saved, the measurement 1 gets automatically deleted from the memory.
Measurements saved to balance memory cannot be deleted.
You can preview and print out the data saved to the ALIBI database.
